AG/RC 系列 燃气 / 空气比例调节阀如何调节比例，比例调节注意事项
意大利 MADAS（马达斯）AG/RC 系列是一种新型的燃气与空气比例调节阀。它主要应用在诸如各种 工业窑炉、燃烧炉等需用燃气与空气比例调节的地方。是按照 UNI EN12067-1 和 UNI EN 12078 准则制 造，并获得欧洲 CE 认证和 ISO9001 质量认证的新型燃气设备。

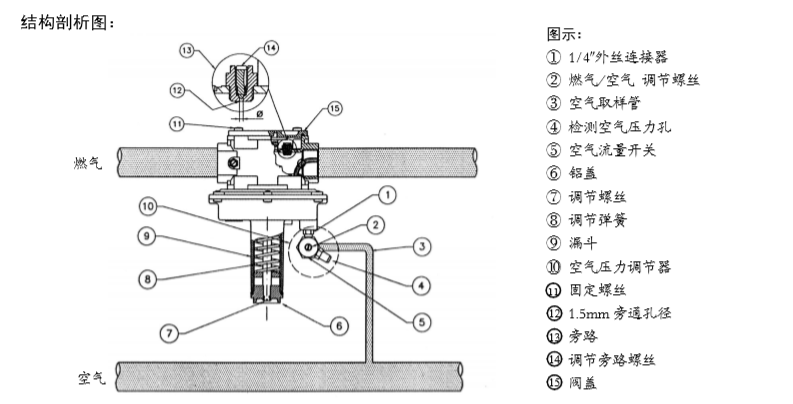

功能与安装：（如剖析图所示） — 空气 / 燃气比例调节阀是在空气压力变动时，保持空气、燃气比例恒定的设备。 —它可以使空气 / 燃气比例达到 1:1 或混合比例数从 1:2 至 1:20。 —空气 / 燃气比例调节阀必须按气流流动方向安装，按箭头（在阀体上）所指方向水平安装。（按安装 示例）。 —进气端压力必须高于控制端压力。 —为了使空气 / 燃气比例达到 1:1，必须直接把图示中空气取样管③和连接器①合适的连接。 —为了使空气 / 燃气比例从 1:2 到 1： 20，必须调节如图⑩所示的调节器调节流量。 —安装如安装图所示。 —空气压力表与图示中④连接。 —调节图示中⑤确保空气顺畅。 —通过调节图示中②达到所要求的空气设定值。
调节方法： 燃气/ 空气比例调节：1:20 设定：空气压力：0-400mbar 燃气压力：0-20mbar 1. 先将图示中②螺丝拧紧，关闭气源。 2. 调节伺服马达。空气压力设定在 400mbar。 3. 慢慢拧开图示中②螺丝，然后调节图示中⑦调节螺丝，使燃气出口压力设定在 20mbar （在压力表上可读出）。 这样整个设定结束。当空气压力在 0-400mbar 变化时，燃气压力在 0-20mbar 之间。
旁路孔的选择： 旁路流量取决于图示中的 孔径。使用旁路时，先用螺丝刀拧开图示中 螺 丝，取下底盖 ，然后用螺丝刀逆时针拧开 ，重新安装底盖。
