阀门安装:
1.安装前确认燃气供气压力不得超过阀门所标的工作压力。
2.安装之前,将阀的进出口处的防尘塑料盖取下。
3.确认气流方向与阀体上所标的箭头方向是否一致。
4.要与墙，地面有足够空间(间隔至少30cm)允许空气自由循环。
5.阀门可沿垂直方向+/-90安装;线圈的方向为360°的任何方向。
6.安装在不受雨水、水溅或水滴影响的地方。
7.DN200电磁阀必须水平安装,其他口径电磁阀可以水平或垂直立管安装。
电源连接(DN15- DN25):
在连接电源之前,请确认阀门额定功率与所供电功率是否相符。
A.若控制系统的输出电压为220Vac,则按如下步骤连接:

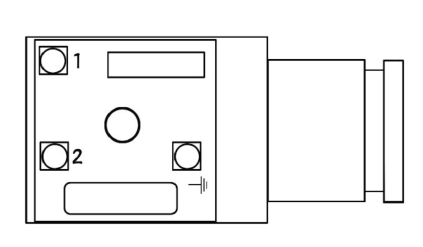

(1)用一字或十字螺丝刀拧松固定接线盒的螺丝;(2)用手向上拔出接线盒,并将接线盒盖打开;(3)在连接体上就会发现如图所示的整流电路板;
(4)将零线和火线对应连接在如图所示的靠左边的两个接线螺丝上(不分正负),即1、2号螺丝,将地线接在右边的接线螺丝上,固所示接地线;
(5)接线完毕后,恢复原状，固定在电磁阀线圈上,投人正常使用。(注意:接线盒与线圈间橡胶垫必须垫好)。
B.若控制系统输出电压为12Vdc或24Vde ,则按如下步骤连接:

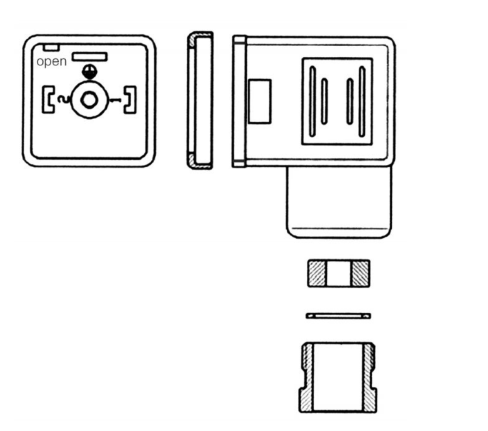

(1) 用一字螺丝刀拧松固定接线盒的螺丝;(2)用手向上拔出接线盒,并将螺丝拔出来;(3)连接体上就会发现如图标示;
(4) 用一字螺丝刀从OPEN处插入, 将底盘撬开,就会发现有连接导线的三个螺丝;
(5)零线和火线对应连接在如图所示螺丝1、2上,国所示是接地线;
(6)接线完毕后,恢复原状,固定在电磁阀线圈上(注意:接线盒与线圈间橡胶垫须垫好)
电源连接(DN32- -DN150):
在连接电源之前,请确认阀广]额定功率与所供电功率是否相符。1.关掉电源并拧下接线盒;

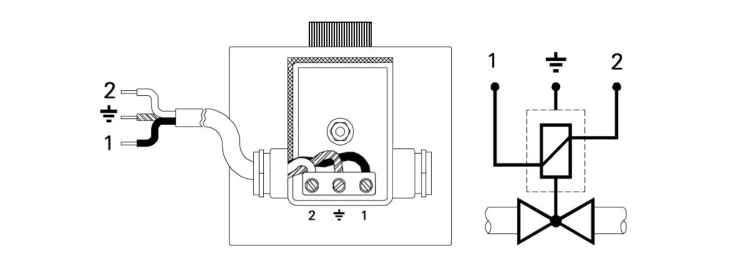

2.在连接体上就会发现如图所示的整流电路板;
3.将火线和零线对应连接在1和2号接线柱上,固是接地线,注意不要将火线和零线接反;4.重新将接线盒装好,注意:为了延长阀门的寿命,请将所有的密封垫正确地装好。
电源连接( DN200):与DN15~DN25(B部分)输出电压12Vde或24Vdc接线方式相同。
