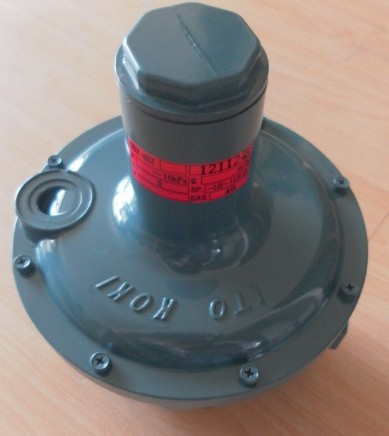

SGX-50Z

SGX-50Z

0.00
0.00





随着大型燃气燃烧设备发展,这种燃气设备用量很大,为实现热效率增高并

同时热管理简便,各种各样燃烧方式上大量采用我们零压阀(均压阀)。

零压阀,即使入口压力发生波动或流量变化,仍保持出口压力一定(大气压)

另外,做为均压阀使用时,通过利用由其它设备引导的压力,能保持空气和

燃气的混合比例一定,容易实现燃烧温度自动控制.

特点

在很广的流量范围内都能得到稳定的出口压力。

出口压力与入口压力的压力差小时,也能够启动本机器。

使用软性阀体(NBR),即使流量为零,也不会发生上游气体泄漏至下游。

采用平衡皮膜,实现出口压力大致不受入口压力变化的影响。

在橡皮膜上面加上压力,可以提供导压阀功能。

压力调整操作及维修方便简单。

构造和工作原理

燃气由入口侧进入此零压阀,在喷嘴处减压至大气压。施加压力给皮膜。根据吹风机等的吸引量(发生负压),决定打开阀体的程度。并同时,由于此调压器内部,装有与喷嘴相同面积的平衡皮膜,此皮膜朝阀体关闭方向运动,由此打开阀体的力与关闭阀体的力相抵消,因此入口压力无论如何变化都能得到稳定的出口压力。

标准规格

型号

进出口连接

进口压力

尺寸(mm

流量Nm3/hAir

SGX-10ZA

Rc3/8

0.5~10.0kpa

-0.05~+0.05

66

3.4

SGX-15NZ

Rc1/2

1.0~10.0kpa

85

6

SGX-20NZ

Rc3/4

112

12

SGX-25NZ

Rc1

140

22

SGX-40Z

Rc1 1/2

180

66

SGX-50Z

Rc2

220

96

SGX-24AZ

Rc1

5.8~35.0kpa

-0.2~+0.2kpa

140

30

SGX-32BZ

Rc1 1/2

212

100

SGX-36AZ

Rc2

260

150

流量表

型号

容量系数(K

P1-P2 (kpa

0.5

1.0

2.0

3.0

5.5

10.0

SGX-10ZA

0.33

2.4

3

5

6

7

11

SGX-15NZ

0.60

4

6

9

11

14

19

SGX-20NZ

1.20

9

12

17

21

27

39

SGX-25NZ

2.20

16

22

32

39

50

71

SGX-40Z

5.80

41

58

83

102

131

186

SGX-50Z

9.40

68

96

135

165

214

302

功能类别型号一览表


产品型号


口径


闭塞功能有

闭塞功能无A

耐高温焦炉气


SGX-10ZA


RC 3/8


×



×


SGX-15NZ


RC1/2



×



SGX-20NZ


RC3/4





SGX-25NZ


RC1





SGX-40Z


RC1 1/2




SGX-50Z


RC2



耐高温 COG

耐高温 COG 规格特殊整压阀

在焦炉等场合使用时(COG 气体)等高温对铜合金有一定的腐蚀,以及有高温雾气(使整

压阀高温)的情况,需使用此产品

更换部件∶使用铜合金的部件,改为不锈钢或铝合金,皮膜等NBR改为含氟橡胶

耐热: 100 摄氏度

型号图例=SGX-20-

关于零压阀选型

零压阀的上游设有压力变动很大的装置设备或压力过高的时候,在零压阀前面安装

整压阀或中压调压器,可实现更稳定供气压力。

电磁阀控制地很急剧,使二次压力有了很大过度性变动.在安装此产品的时候,根

据这种情况,请在其系统中采取适当对策( Slow-Open 方式电磁阀等)而设计。

在连接此系列调压器时,连接管道的口径,请按大流速来确定。同时在考虑到管

系统中的阀门、弯管、流量计等设备造成的压力降的基础上,决定安装位置、管道

口径
