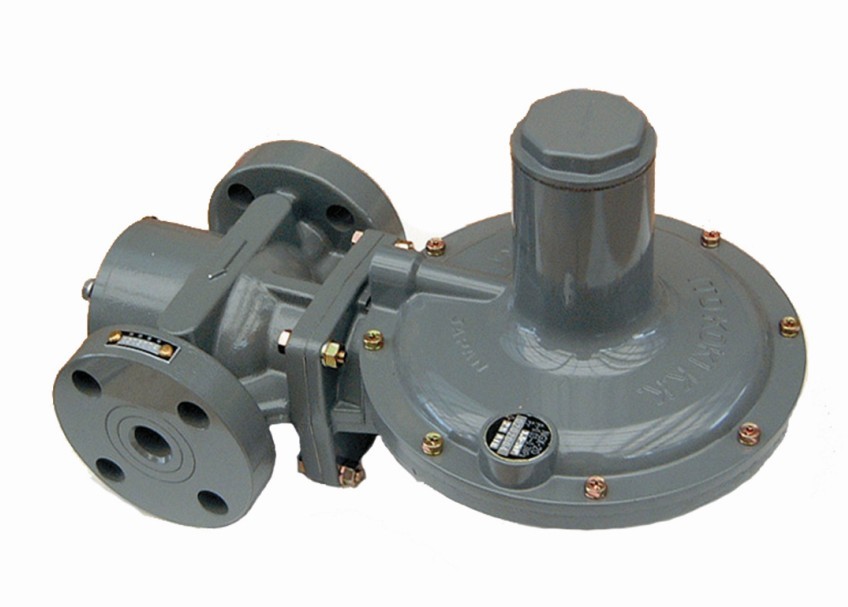

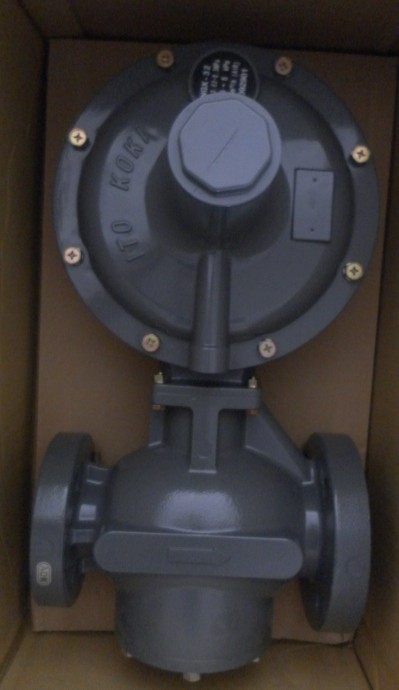

型号有NGX-20 NGX-25 NGX-25-2 NGX-32 NGX-50 NGX-50-2 NGX-50-3R NGX-80 NGX-100 NGX-100-3 NGX-100-3R
NGX减压阀特长
l 出口压力过高压保护结构
1． 为了防止管道内异物对阀体产生损伤，在阀体内有100目过滤器，无须另外加装过滤器。
只要拆除底盖就可进行清扫。
2． 采用双阀体结构，一旦外阀被异物卡住，引起阀体关闭不良，此时第二个阀体（过高压切断阀）动作，防止出口压力异常升高。
l 无放散阀
由于采用无放散阀设计，因此可以在任何场所安装。
l 轻巧、节省空间
由于采用紧凑设计，因此在轻巧、小型与大容量作到了良好的统一
l 安装方便
皮膜室可以90°回转任何方向都可安装，因此无论水平还是垂直都可自由安装
l 维修简单方便
无须拆卸，直接可进行维修
过高压切断阀动作原理
通常，阀体与阀口密封橡胶、阀体弹簧都是被固定的，阀体、阀口密封橡胶与过高压切断阀、阀口切断密封橡胶之间的距离是一定的，阀体处于关闭状态时过高压切断阀任为开启状态（如图A）。一旦阀体、阀口密封橡胶与喷口之间有异物被卡住时，阀体无法关闭，导致出口压力异常升高，皮膜受到下方的异常压力转而变为向上推力，然而这股力通过连杆、阀体连杆传递到过高压切断阀，使过高压切断阀动作，从而达到过高压保护（如图B、C）。
规格
型式 | NGX-20 | NGX-25 | NGX-25-2 | NGX-32 | NGX-50 | NGX-50-2 | NGX-80 | NGX-100 | NGX-100-2 | |
进口连接 | JIS10K20A法兰 | JIS10K25A法兰 | JIS10K32A法兰 | JIS10K50A法兰 | JIS10K80A法兰 | JIS10K100A法兰 | ||||
出口连接 | JIS10K20A法兰 | JIS10K32A法兰 | JIS10K50A法兰 | JIS10K50A法兰 | JIS10K80A法兰 | JIS10K100A法兰 | ||||
尺寸 | 160 | 190 | 240 | 340 | ||||||
进口压力范围＊1 | 0.03~0.30MPa | 0.03~0.1MPa | 0.03~0.30MPa | 0.03~0.1MPa | 0.03~0.30MPa | |||||
出口压力范围 | 1.00~30.0kPa＊2 | 1.00~20.0kPa | ||||||||
使用温度范围 | -15~60℃ | -5~60℃ | ||||||||
气密试 验压力 | 进口 | 0.40MPa | ||||||||
出口 | 55.0kPA | |||||||||
耐压试 验压力 | 进口 | 1.50MPa | ||||||||
出口 | 0.30MPa | |||||||||
闭塞压力 | 设定出口压力×1.25以内 | |||||||||
高压切断压力 | 动作压力 | 闭塞压力+（进口压力×0.015，但最小为5.00kPa）以内＊3 | ||||||||
回复 | 随着出口压力的下降自动恢复＊3 | |||||||||
材质
型式 | NGX-20 | NGX-25 | NGX-25-2 | NGX-32 | NGX-50 | NGX-50-2 | NGX-80 | NGX-100 | NGX-100-2 |
本体 | 铝合金铸造（JIS H 5202） | FCD-S | |||||||
皮膜室 | 铝合金铸造（JIS H 5202） | ||||||||
阀盖 | 铝合金（JIS H 5302） | 铝合金铸造（JIS H 5202） | |||||||
阀体密封橡胶 | 复合橡胶 | ||||||||
皮膜 | 补强复合橡胶（尼龙纤维补强） | ||||||||
