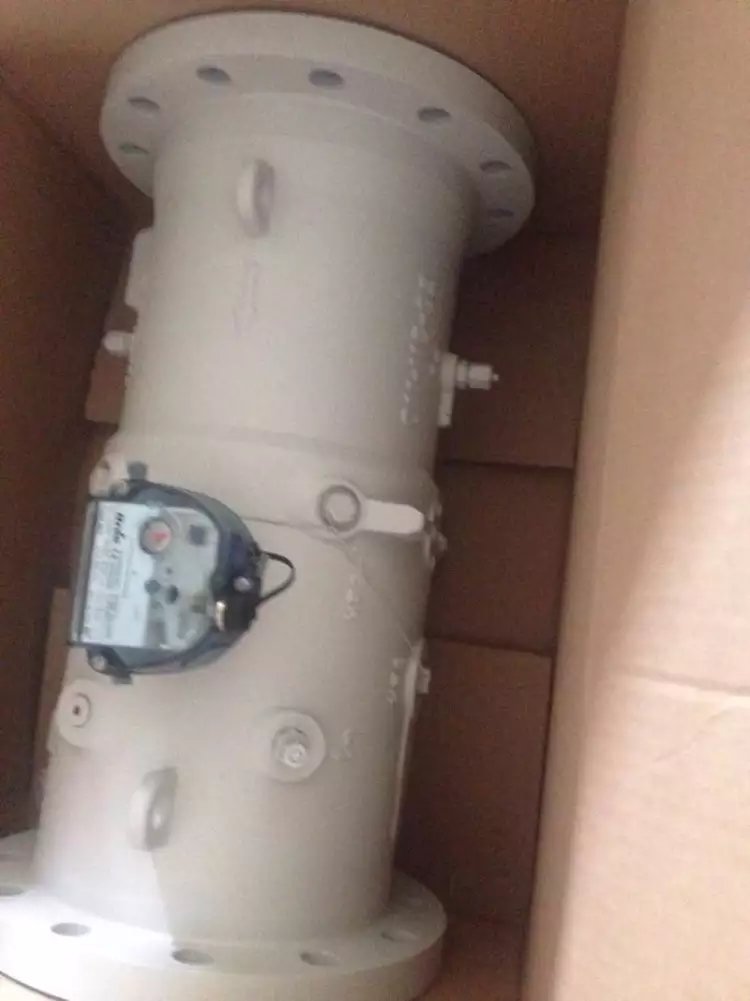

气体腰轮流量计

DELTA系列容积式

DELTA系列容积式气体腰轮流量计是准确计量气体通过量的容积式仪表，气体体积（在测量时的温度和压力条件下）由一个显示器直接显示。腰轮表的容积式测量原理使它达到了很高的测量水准：高精度，高量程比、高可靠性、长寿命。

应用

介质：天然气、城市煤气、丙烷、惰性气体。

工业：燃气供应、窑炉制造业，化工产业。

应用：气体流量计量，控制和流量自动调节。

流量计结构：

计量腔位于表体与两块前后端盖之间

计量腔内的两个8字型由后端内经过jing mi加工的调校齿轮进行定妆，以保证腰轮转子的正确相对位置。

前后端盖内储存有润滑油，通过齿轮上装有甩油装置润滑齿轮与轴承。

计量器显示流过流量计的体积，该体积值由腰沦的旋转次数转换而来。

工作原理

DELTA RITARY METER 气体腰轮流量计是一种基于容积置换原理的计量气体体积的流量计。计量腔室中的两个腰轮转子被设计成8的形状，把计量腔室分4个等分，气体腿动转子每转一周就排出一定体积的气体。在使用过程中每次旋转，计量腔室被周期性的填充和清空，转子的转速与通过的气体体积成正比关系，回转体积=4ve。这种运动以机械方式传到指示器。根据旋转次数直接显示排出的体积。

特点

测量范围广，可达1000m³/h

量程比大。可1：200

低使动流量

低压力损失

工作压力可达100bar

低频LF输出为标准配置

优化压差

测量结果数据可靠，可作为贸易结算仪表

符合O.I.M.L.(国际度量衡法规组织)及E.E.C（欧盟）规范

技术参数

适用：天然气和干燥、过滤后的非腐蚀性气体

温度：ATEX/PED：-30℃-+60℃ MID:-25℃-+55℃ 存放温度：-40℃-70℃

量程比：量程比被定义为Qmin/Qmax（Qmin为小流量，Qmax为大流量），各种型号的流量计的量程小比例为1：20，扩展后的量程比可达1:30到1：200（根据不同型号确定）。

准确度：小流量与转变流量之误差为：±1.0%

        转变流量与最大流量之间最大误差为：±5.0%

      转变流量：量程比在1:30及以下时为0.15 Qmax，量程比在1:50及以上时为0.1 Qmax。

信号输出：标准配置：低频脉冲发生器

          可选配置：MF中频脉冲发生器和HF高频脉冲发生器

产品特点：在腰轮转子上使用埃创公司专利设计“Scrapper”技术，可随着表急的运转清除出计量腔室中的杂质，避免堵塞造成的偏差。

表体与活塞间距离小于0.1mm，同时活塞上有凹槽设计，可以随着腰轮转子转动可以有效清洗腔室内的杂质，保证更长的使用寿命及精确的计量程度。
