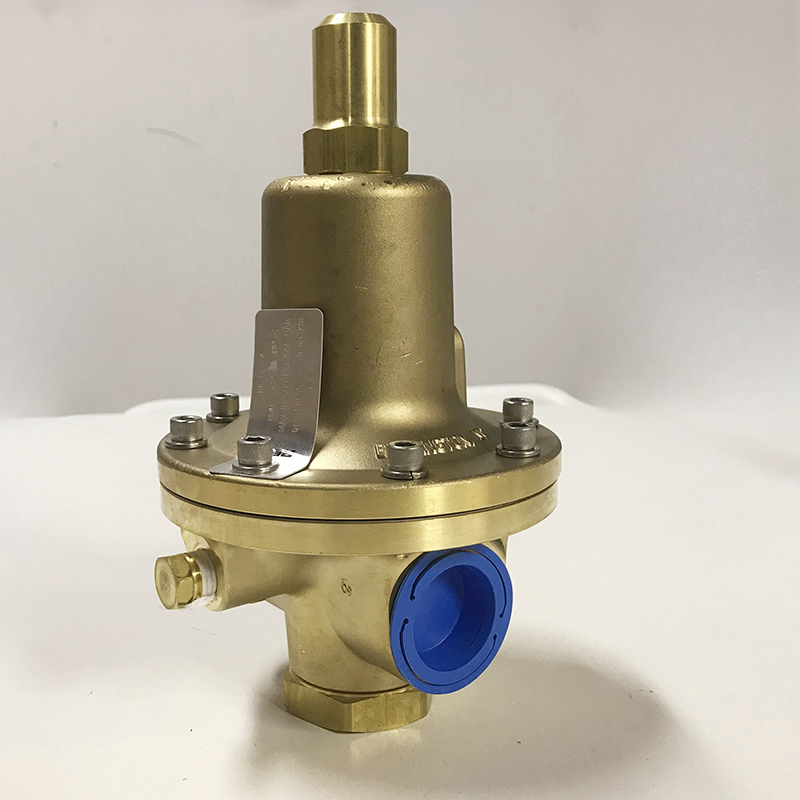

BR-1780系列调节阀是设计用于工业氧气系统中的端路压力调节。这些调节阀适用于医用和工业中的多种气体。BR-1780系列调节阀/调压器/减压阀有一平衡阀座，阀门材料适用于氧气，并提供了放松的调节螺帽，流量性能好，对于3/4”和1”型号调节阀/调压器/减压阀流量可达30000SCFH流量；1/2” 型号调节阀/调压器/减压阀流量可达到20000scfh。
产品应用
BR-1780系列调节阀是设计用于工业氧气系统中的端路压力调节。这些调节阀适用于医用和工业中的多种气体。BR-1780系列调节阀/调压器/减压阀有一平衡阀座，阀门材料适用于氧气，并提供了放松的调节螺帽，流量性能好，对于3/4”和1”型号调节阀/调压器/减压阀流量可达30000SCFH流量；1/2” 型号调节阀/调压器/减压阀流量可达到20000scfh。
特点
●当低温储罐中形成一定范围的压力进口调节阀时，该阀能使流动的压力保持稳定。
●大阀座和大皮膜提供高性能，并能灵敏地控制输出压力；
●两个1/4″口径的输出压力端位于阀门两侧；
●两个阀盖排出口可安装在不同的方向上；
●阀盖用于保护调节螺钉免受移动；
●最大进口压力2.8MPa(400PSIG)；
●有四种输出压力范围；
●温度范围：-40～73 ℃(-40～165℉)；
●经清洗，达到美国压缩气体协会 G-4.1要求，可用于氧气设备。
●依据CGA G-4.1中氧环境清洗的要求进行清洗。
材料
●阀体..............................锻黄铜
●阀盖..............................镀青铜BR-1786/1788 锻铜BR-1784
●皮膜 ...............聚四氟乙烯
●弹簧、扣件和调节螺杆 .....................不锈钢
●阀门其他部件 .......................黄铜
●阀座密封和O型圈 .........氟橡胶
BR-1780系列调压器的进出口连接尺寸与常用的1680系列铝调压器尺寸相似，RB-1680系列调节阀去更换相对应尺寸的1680系列调节阀，并且性能也得到改进，RB-1780系列具有先前1680上的所有特点。
|
部件号 |
输出压力范围 |
标准压力范围 |
进出口 FNPT |
尺寸 |
Cv |
|||||
|
MPa |
PSIG |
PSI |
P/N |
“A” |
“B” |
“C” |
“D” |
|||
|
BR-1784A |
0.03-0.38 |
5-55 |
1-100 |
1286 |
1/2" |
2.82" |
3.62" |
1.38" |
5.47" |
3.1 |
|
BR-1784B |
0.28-0.76 |
40-110 |
1-200 |
S1679 |
1/2" |
2.82" |
3.62" |
1.38" |
5.47" |
3.1 |
|
BR-1784C |
0.69-1.38 |
100-200 |
1-400 |
15578 |
1/2" |
2.82" |
3.62" |
1.38" |
5.47" |
3.1 |
|
BR-1786A |
0.03-0.38 |
5-55 |
1-100 |
1286 |
3/4" |
3.31" |
4.69" |
1.60" |
6.84" |
3.1 |
|
BR-1786B |
0.28-0.76 |
40-110 |
1-200 |
S1679 |
3/4" |
3.31" |
4.69" |
1.60" |
6.84" |
3.1 |
|
BR-1786C |
0.69-1.38 |
100-200 |
1-400 |
15578 |
3/4" |
3.31" |
4.69" |
1.60" |
6.84" |
3.1 |
|
BR-1788A |
0.03-0.38 |
5-55 |
1-100 |
1286 |
1" |
3.31" |
4.69" |
1.60" |
6.84" |
3.1 |
|
BR-1788B |
0.28-0.76 |
40-110 |
1-200 |
S1679 |
1" |
3.31" |
4.69" |
1.60" |
6.84" |
3.1 |
|
BR-1788C |
0.69-1.38 |
100-200 |
1-400 |
15578 |
1" |
3.31" |
4.69" |
1.60" |
6.84" |
3.1 |
